Specifiche

Specifiche

Specifiche

DLA-NX9 DLA-N7 DLA-N5
Dispositivo 0,69 pollici 4K nativo D-ILA (4096x2160) x3
8K/e-shift ● –
Risoluzione 8192 x 4320 4096 x 2160
Ottica Zoom 2x e messa a fuoco motorizzati; ottica in vetro con diametro 100 mm Zoom 2x e messa a fuoco motorizzati; ottica in vetro con diametro 65 mm
Funzione di regolazione dell'obiettivo ±100% verticale e ±43% orizzontale (motorizzata) *Con rapporto 16:9 ±80% verticale e ±34% orizzontale (motorizzata) *Con rapporto 16:9
Dimensioni schermo di proiezione 60 - 300 pollici (diagonale) 60 - 200 pollici (diagonale)
Lampada sorgente luminosa NSH 265 W (durata della lampada: circa 4.500 ore se in modalità ridotta)
Luminosità 2,200 lm 1,900 lm 1,800 lm
Rapporto di contrasto Dinamico 1,000,000:1 800,000:1 400,000:1
Nativo 100,000:1 80,000:1 40,000:1
Spazio colore DCI-P3 ● –
Terminali di ingresso HDMI 2 (3D/Deep Colour/HDCP)
TRIGGER 1 (Mini Jack, DC12V/100mA)
Terminali di uscita 3D SYNCHRO 1 (Mini-Din 3pin)
RS-232C 1 (Dsub 9pin)
Terminali di controllo LAN 1 (RJ-45)
Terminale di servizio SERVIZIO 1 (USB Type A) (per aggiornamento firmware)
Formato segnale ingresso video Digital 480p, 576p, 720p 60/50, 1080i 60/50, 1080p 60/50/24,
3840x2160p 60/50/30/25/24, 4096x2160p 60/50/30/25/24
Formato segnale ingresso PC Digital (HDMI) VGA/SVGA/XGA/WXGA/WXGA+/SXGA/WSXGA+
Formato 3D Frame Packing 720p 60/50, 1080p 24
Side-by-Side (metà) 720p 60/50, 1080p 60/50/24, 1080i 60/50
Top & Bottom 720p 60/50, 1080p 24
Power Consumption Projector in use 400 W
Standby Eco-mode: 0.3W
Networked standby 1.3W(LAN), 1.0W(RS232C),1.3W(LAN and RS232C)
Switchover time 20 min. (To standby or networked standby; default)
Rumore della ventola 24dB (se la lampada è in modalità ridotta)
Requisiti di alimentazione AC100-240 V, 50/60 Hz
Dimensioni (L x A x P, piedini inclusi) 500 x 234 x 518 mm 500 x 234 x 495 mm
Peso (netto) 21.8 kg 19.8 kg 19.6 kg

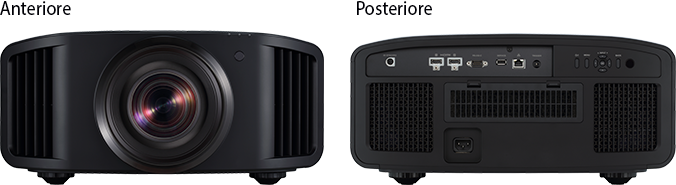

Aspetto DLA-NX9

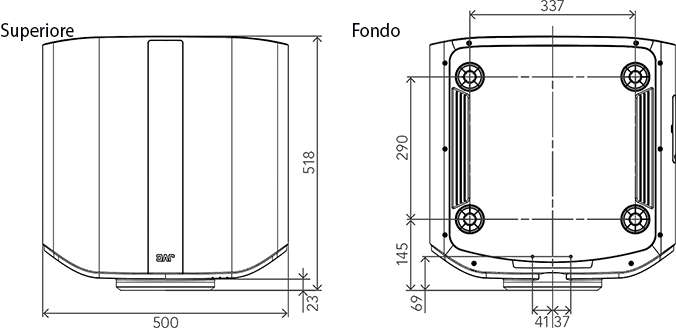

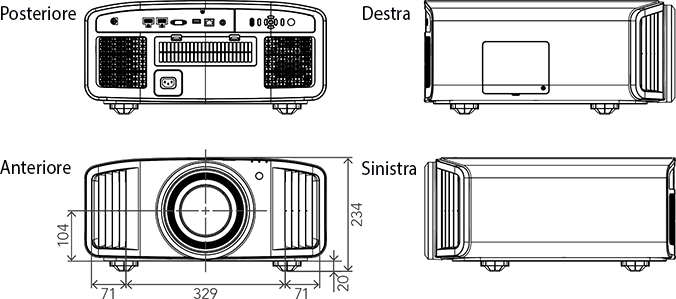

Dimensioni esterne DLA-NX9


Aspetto DLA-N7/DLA-N5

Dimensioni esterne DLA-N7/DLA-N5


Connettori

Caratteristiche principali

Caratteristiche principali

DLA-NX9 DLA-N7 DLA-N5
HDR Compatibilità HDR ● (HDR10/HLG) ● (HDR10/HLG) ● (HDR10/HLG)
Visualizzazione delle informazioni di master ● (Max CLL/Max FALL) ● (Max CLL/Max FALL) ● (Max CLL/Max FALL)
Frame Adapt HDR*1 ● ● ●
Theater Optimizer*1 ● ● ●
Mappatura automatica tonalità ● ● ●
Capacità 3D ● ● ●
MPC (Controllo di pixel multipli) ● ● ●
Tecnologia Real Color Imaging ● ● -
luminosa Xenon
(temperatura di colore)		 ● ● -
Display con certificazione THX 4K ● - -
Clear Motion Drive ● ● ●
Motion Enhance ● ● ●
Modalità a bassa latenza ● ● ●
Calibrazione automatica ● ● ●
Modalità di installazione ● (10 memorie) ● (10 memorie) ● (10 memorie)
Screen Adjustment Mode ● (168 modalità) ● (168 modalità) ● (168 modalità)

*1: Supporta la versione software v3.50 e le versioni successive.

Distanza di proiezione

DLA-NX9 Distanza di proiezione

Dimensioni display 3840 x 2160 (16:9) Distanza di proiezione
Diagonale schermo Larghezza (mm) Altezza (mm) Larghezza (m) Tele (m)
60 1,328 747 1.75 3.61
70 1,550 872 2.06 4.23
80 1,771 996 2.37 4.84
90 1,992 1,121 2.67 5.46
100 2,214 1,245 2.98 6.07
110 2,435 1,370 3.28 6.69
120 2,657 1,494 3.59 7.30
130 2,878 1,619 3.90 7.92
140 3,099 1,743 4.20 8.53
150 3,321 1,868 4.51 9.15
160 3,542 1,992 4.81 9.76
170 3,763 2,117 5.12 10.38
180 3,985 2,241 5.43 10.99
190 4,206 2,366 5.73 11.61
200 4,428 2,491 6.04 12.22
210 4,649 2,615 6.34 12.84
220 4,870 2,740 6.65 13.45
230 5,092 2,864 6.96 14.07
240 5,313 2,989 7.26 14.68
250 5,535 3,113 7.57 15.30
260 5,756 3,238 7.87 15.91
270 5,977 3,362 8.18 16.53
280 6,199 3,487 8.48 17.14

Dimensioni display (2:35:1) Distanza di proiezione
Diagonale schermo Larghezza (mm) Altezza (mm) Larghezza (m) Tele (m)
60 1,402 597 1.86 3.82
70 1,636 696 2.18 4.47
80 1,870 796 2.5 5.12
90 2,103 895 2.83 5.77
100 2,337 995 3.15 6.41
110 2,571 1,094 3.47 7.06
120 2,805 1,193 3.79 7.71
130 3,038 1,293 4.12 8.36
140 3,272 1,392 4.44 9.01
150 3,506 1,492 4.76 9.66
160 3,740 1,591 5.09 10.31
170 3,973 1,691 5.41 10.96
180 4,207 1,790 5.73 11.61
190 4,441 1,890 6.05 12.26
200 4,674 1,989 6.38 12.91
210 4,908 2,089 6.7 13.56
220 5,142 2,188 7.02 14.21
230 5,376 2,287 7.35 14.85
240 5,609 2,387 7.67 15.5
250 5,843 2,486 7.99 16.15
260 6,077 2,586 8.32 16.8
270 6,310 2,685 8.64 17.45

Dimensioni display 4096 x 2160 (17:9) Distanza di proiezione
Diagonale schermo Larghezza (mm) Altezza (mm) Larghezza (m) Tele (m)
60 1,348 711 1.67 3.43
70 1,573 829 1.96 4.02
80 1,797 948 2.25 4.60
90 2,022 1,066 2.54 5.19
100 2,247 1,185 2.83 5.77
110 2,471 1,303 3.12 6.36
120 2,696 1,422 3.41 6.94
130 2,921 1,540 3.70 7.53
140 3,145 1,659 3.99 8.11
150 3,370 1,777 4.28 8.70
160 3,595 1,896 4.58 9.28
170 3,819 2,014 4.87 9.87
180 4,044 2,133 5.16 10.45
190 4,269 2,251 5.45 11.04
200 4,493 2,370 5.74 11.62
210 4,718 2,488 6.03 12.21
220 4,943 2,607 6.32 12.79
230 5,168 2,725 6.61 13.38
240 5,392 2,844 6.90 13.97
250 5,617 2,962 7.20 14.55
260 5,842 3,080 7.49 15.14
270 6,066 3,199 7.78 15.72
280 6,291 3,317 8.07 16.31
290 6,516 3,436 8.36 16.89
300 6,740 3,554 8.65 17.48

*Le distanze di proiezione sono definite dalle specifiche di design, pertanto c’è una variazione del ±5%.

DLA-N7/DLA-N5 Distanza di proiezione

Dimensioni display 3840 x 2160 (16:9) Distanza di proiezione
Diagonale schermo Larghezza (mm) Altezza (mm) Larghezza (m) Tele (m)
60 1,328 747 1.88 3.85
70 1,550 872 2.20 4.50
80 1,771 996 2.52 5.15
90 1,992 1,121 2.84 5.80
100 2,214 1,245 3.16 6.45
110 2,435 1,370 3.49 7.10
120 2,657 1,494 3.81 7.75
130 2,878 1,619 4.13 8.40
140 3,099 1,743 4.45 9.05
150 3,321 1,868 4.77 9.70
160 3,542 1,992 5.09 10.35
170 3,763 2,117 5.41 11.00
180 3,985 2,241 5.73 11.65
190 4,206 2,366 6.05 12.30
200 4,428 2,491 6.38 12.95

Dimensioni display (2:35:1) Distanza di proiezione
Diagonale schermo Larghezza (mm) Altezza (mm) Larghezza (m) Tele (m)
60 1,402 597 1.99 4.07
70 1,636 696 2.33 4.76
80 1,870 796 2.67 5.44
90 2,103 895 3.00 6.13
100 2,337 995 3.34 6.81
110 2,571 1,094 3.68 7.50
120 2,805 1,193 4.02 8.18
130 3,038 1,293 4.36 8.87
140 3,272 1,392 4.70 9.56
150 3,506 1,492 5.04 10.24
160 3,740 1,591 5.38 10.93
170 3,973 1,691 5.72 11.61
180 4,207 1,790 6.05 12.30

Dimensioni display 4096 x 2160 (17:9) Distanza di proiezione
Diagonale schermo Larghezza (mm) Altezza (mm) Larghezza (m) Tele (m)
60 1,348 711 1.79 3.66
70 1,573 829 2.09 4.28
80 1,797 948 2.40 4.90
90 2,022 1,066 2.70 5.52
100 2,247 1,185 3.01 6.14
110 2,471 1,303 3.31 6.75
120 2,696 1,422 3.62 7.37
130 2,921 1,540 3.92 7.99
140 3,145 1,659 4.23 8.61
150 3,370 1,777 4.54 9.23
160 3,595 1,896 4.84 9.84
170 3,819 2,014 5.15 10.46
180 4,044 2,133 5.45 11.08
190 4,269 2,251 5.76 11.70
200 4,493 2,370 6.06 12.32

* Projection distances are design specifications, so there is ±5% variation.

Accessori opzionali

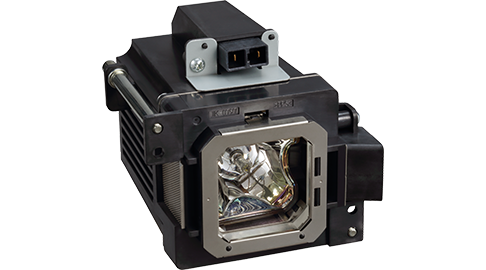

Lampada di ricambio

PK-L2618U

Lampada di ricambio

PK-L2618U

Opzioni per visione 3D

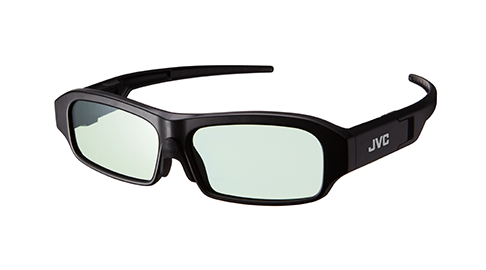

PK-AG3

Occhiali 3D RF

PK-AG3

  • Ricaricabili
  • Leggeri - Solo 38g
  • Funzionamento ininterrotto ca. 100 ore
  • Con modalità 2D
  • Distanza d'uso: 10m (raggio di 10 metri dall'emettitore di sincronizzazione 3D)
  • Dimensioni 170 x 40 x 165 mm (LxAxP)

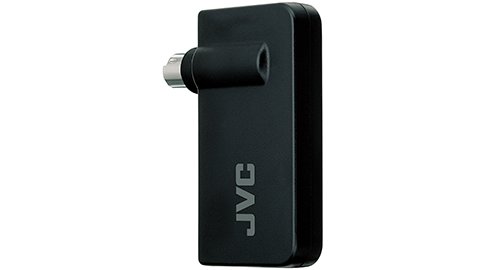

PK-EM2

Emettitore di sincronizzazione 3D RF

PK-EM2

  • Wireless (connessione diretta con il proiettore)
  • Leggero - Solo 20g
  • Dimensioni 48,9 x 14,5 x 65 mm (LxAxP)
Modalità di regolazione dello schermo

Modalità di regolazione dello schermo

Marchio Schermo Modalità
- - 0*
- 1*
- 2*
- 3*
CARADA Classic Cinema White (Gs 1.0) 4
Brilliant White (Gs 1.4) 5
High Contrast Gray (Gs 0.8) 6
DA-LITE MATTE WHITE 7
HIGH CONTRAST MATTE WHITE 8
VIDEO SPECTRA 1.5 9
SILVER MATTE 10
HIGH POWER 11
DA-MAT 12
HIGH CONTRAST DA-MAT 13
CINEMA VISION 14
HIGH CONTRAST CINEMA VISION 15
PEARLESCENT 16
DUAL VISION 17
AUDIO VISION 18
HIGH CONTRAST AUDIO VISION 19
HIGH CONTRAST CINEMA PERL 20
3D VIRTUAL GREY 21
HD PROGRESSIVE 0.6 22
HD PROGRESSIVE 0.9 23
DIGIS Hight Contrast Gray (HCG) 141
Mat Whaite (MW) 142
DNP Supernova　08-85 104
Supernova 　23-23 105
DRAPER FLEXABLE MATTE WHITE 24
FIBERGLASS MATTE WHITE 25
HIGH CONTRAST GREY 26
FLEXIBLE M 1300 27
HIGH DEF GREY 28
M 2500 29
EASTONE E2S 30
ESECO 31
BF-3D Reference 96
ELITE CineWhite 89
PowerGain 90
Elite MaxWhite 91
MaxWhite FG 92
SilverGrey 93
ELUNE VISION Reference PureBright 4K 240 109
Reference Studio 4K 80 110
Reference Studio 4K 100 111
Reference Studio AudioWeave 4K 112
AURORA 4K 1.3 134
AURORA PERFORATED 4K 1.3 136
REFERENCE AUDIOWEAVE 4K+ 137
GOO SYSTEMS Reference White 2.0 166
High Contrast 2.0 167
Max Contrast 2.0 168
Ultra Max Theme Park 2.0 169
GRANDVIEW GRANDVIEW WHITE 37
WM5 153
GM5 154
WP5 155
WB5 156
WB7 157
BG7 158
GG3 159
WW3 160
RE3 161
AT5 162
AT6 163
AT7 164
AW6 165
Harkness Screens Matt Plus mini Perf 170
KAUBER Clear Vision (CLV) 143
Microperforated White (MPERFW) 144
White Flex (WFLEX) 145
Gray Flex (GFLEX) 146
Gray Pro (GPRO) 147
KIKUCHI WA 32
AM 33
AG 34
PG 35
MALIBU 36
GRACE MATT 100 101
WAC 102
SILVER 107
Dressty 4K 115
Lambda Studio SCIENCE UHD 1.0 WHITE 135
MicroliteScreen FRONT 1.2 122
FRONT 2.4 123
MULTIVISION Cinecitta 240 149
Woven sound fabric 150
High Contrast 151
Mattpreview 152
ORAY B3100100 38
B1100100 32/100 39
B1100100 25/100 40
BC100100 41
N3100100 MICROPERF 42
N3100100 SUPER BLANC 43
OS WG103 44
WG107G 45
WG201 46
WG206 47
WG207 48
WT101 49
WF201 50
WF202 51
WF203 95
WF301 106
WF302 108
SunnyWhite 52
BS101 53
BU102 54
PP201 55
BU202 94
BU201 103
HF102 148
PROCOLOR MATTE WHITE C 56
MATTE WHITE P 57
SAYMOUR AV CENTER STAGE XD 129
CENTER STAGE UF 130
GLACIER WHITE 131
MATINEE BLACK 132
MATINEE SILVER 133
SAYMOUR SCREEN EXCELLENCE ENLIGHTOR BRIGHT 124
ENLIGHTOR 4K 125
AMBIENT VISIONAIRE 1.2 126
AMBIENT VISIONAIRE 1.3 127
AMBIENT VISIONAIRE 2.1 128
SCREEN RESEARCH ClearPix2 58
SI Lunar HD.85 59
Solar HD1.3 60
Gamma HD1.1 61
Gamma Maestro HD1.1 62
Lunar Maestro HD.85 63
Black Diamond II HD0.8 Black 64
Black Diamond II HD1.4 Black 65
SLATE .8 113
SLATE 1.2 114
Unity 172
Stewart SnowMatte 100 66
Ultramatte 130 67
Ultramatte 150 68
Ultramatte 200 69
StudioTek 100 70
StudioTek 130 G3 71
GrayMatte 70 72
FireHawk SST 73
FireHawk G3 74
FireHawk G4 120
GrayHawk RS 75
GrayHawk RS G4 116
SILVER 3D 97
SILVER 5D 98
Tela 80 117
Tiburon G2 118
Reflections 3D 121
Reflections Active 170 3D 99
HARMONY 138
ESTERO 100 139
NEVE 140
Phantom HALR 171
STUMPFL FLEX WHITE CI 100
Theaterhouse White Matte HD 76
Theater Matte HD 77
VUTEC MATTEWHITE 78
BRIGHT WHITE 79
VUFLEX PRO 80
PEARL BRIGHT 81
GREYDOVE 82
SOUND SCREEN-5 83
SOUND SCREEN-15 84
GREYDOVE SOUND SCREEN 85
TWIN VU 86
PREFORATED LEADER 87
SILVER STAR 88
  • *Se nessuna delle suddette alternative è valida, selezionare un valore compreso tra 0 e 3
  • 0:OFF
  • 1:Correzione verso una tonalità più rossa
  • 2:Correzione verso una tonalità più verde
  • 3:Correzione verso una tonalità più blu
  • * La modalità di regolazione dello schermo è quella consigliata da JVC.
  • * I risultati delle tabelle di regolazione dello schermo saranno più o meno influenzati dall’ambiente di installazione, pertanto tali tabelle devono essere utilizzate solo come guida.
  • *La modalità utilizzata per uno specifico schermo non ha nulla a che vedere con la qualità dello schermo.
